一．概述

IAH—2型防爆本安电话机是一种脉冲/双音频兼容拨号全集成电路防爆电话机，可与24~60伏的市话网自动电话交换机和用户小型交换机配合使用。该防爆电话机为防爆本质安全型自动电话机，经0ZH—3型防爆本安电话机耦合器接入电话交换机，组成通讯网络。该防爆电话机是采用先进电子电路设计而成的按键电话机。该防爆电话机适用于含有易燃易爆气体混合物的场所，如石油、化工、油库、钢铁、焦化、矿山等企业。

该防爆电话机有两种规格可供选用。即塑料外壳防爆电话机和铝合金外壳防爆电话机。塑料外壳的防爆电话机的防护等级为IP20，可应用在室内等环境较好的场所。铝合金外壳防爆电话机的外壳采用铝合金压铸成型，有较高的防护性能和抗冲击性能，防护等级达到IP65，可应用在环境较为恶劣的场所。

二、主要技术参数

1．环境温度：－20～＋50℃

2．相对湿度：≤95%

3．大气压力：80～110 kPa

4．环境噪声：≤60dB

5．防爆标志：ExibⅡCT6 Gb

6．防护等级：IP54（可以提升到IP65）（铝合金外壳）；IP20（塑料外壳）

7．工作频率：300～3400 Hz

8．外型尺寸：215×260×100（mm）（宽×高×厚）（铝合金外壳）

              165×215×650（mm）（宽×高×厚）（塑料外壳）

9．安装尺寸：150×158（mm）（铝合金外壳）

10．重量：3.6  kg（铝合金外壳）；1 kg（塑料外壳）

该防爆电话机的其它技术指标与普通电话机相同。

三．本机特点

1．通过OZH—3型防爆电话机耦合器可与24~60伏的各种型号电话交换机配接使用。

2．通话线路采用自动增益控制（AGC）电路，使通话声音大小基本不受外线长度变化影响。

3．采用电子音乐铃，铃声清脆悦耳。

4．本机可作桌机使用，也可挂墙使用，方便牢靠。

四．安装、使用、维护注意事项

1．防爆电话机耦合器接在电话交换机和电话机之间，把防爆电话机耦合器放在安全区。

2．连接：防爆电话机耦合器上标有“交换机”的接线端子连接到电话交换机的一对用户线；防爆电话机耦合器上标有“电话机”的接线端子连接到防爆电话机的L1，L2端子上。见图。

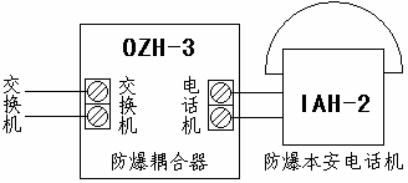

接线图

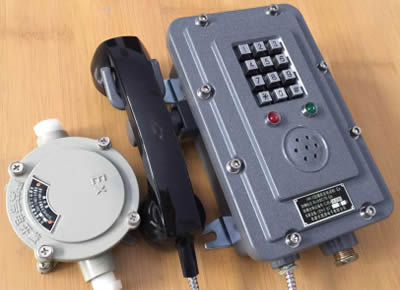

铝合金外壳防爆电话机和耦合器

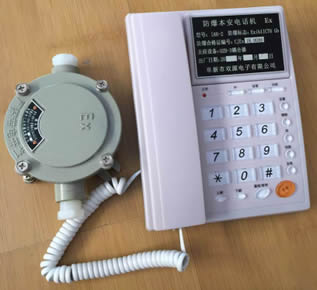

塑料外壳防爆电话机和耦合器
