一、概述

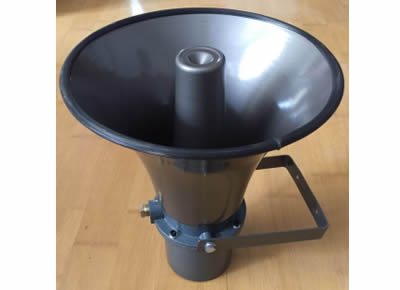

dYH-5型防爆扬声器又称防爆喇叭，为隔爆型高音号角扬声器，适用于易燃易爆场所，同各种功放扩音设备配合使用，作扩音呼叫或报警用。dYH-5型防爆扬声器（防爆喇叭）是dYH-3型防爆扬声器的更新换代产品。

防爆扬声器的防爆外壳采用铝合金压铸成型，具有较高的抗冲击强度和防护性能。

二、防爆扬声器技术指标

1．防爆标志：ExdⅡBT6 Gb，ExdⅡCT6 Gb

2．额定功率： 10VA、15VA、25VA、35VA、50VA、60VA

3．频率响应：250～7000Hz

4．音压输出：105～106dB（额定功率/1M）

5．阻抗：8Ω，16Ω

6．音频输入电压：100～120V（或其它值，由用户提出）

7．防护等级：IP54（特殊要求可达到IP65）

三、防爆扬声器使用方法

1.定阻式防爆扬声器，10VA、15VA、25VA、35VA、50VA、60VA的防爆扬声器负载阻抗为16欧姆。10VA、15VA、25VA防爆扬声器也有负载阻抗为8欧姆。定阻式防爆扬声器一般距离扩音功放设备较近时使用。

2.定压式防爆扬声器，输入的100～120V（或其它值）音频信号经隔爆腔内的音频变压器再送给扬声器音圈。定压式防爆扬声器一般距离扩音功放设备较远时使用。防爆扬声器用两只螺栓固定在支撑物上。防爆扬声器的接线端子在隔爆腔内，将电缆穿入进线口拧紧。电缆外径在8毫米以下，芯线截面积在0.5平方毫米以上的两芯电缆均可。

3.安装：用两只螺栓穿入防爆扬声器的安装孔，将其固定在支撑物上。

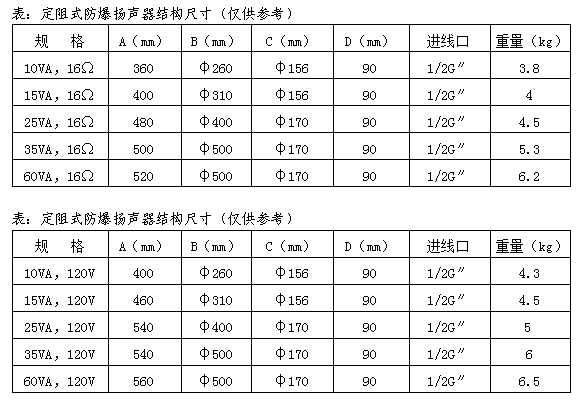

防爆扬声器结构图
